产品详情

产品特点

产品参数

产品应用

应用领域

成像展示

产品详情

PRODUCT DETAILS

暂无数据

产品特点

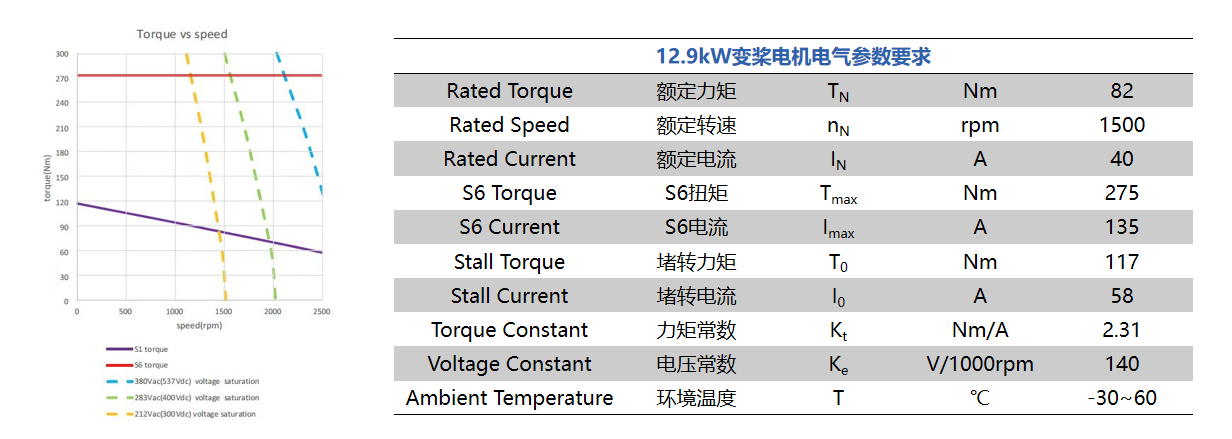

01

电气参数


12.9kW变桨电机

02

结构要求


12.9kW变桨电机

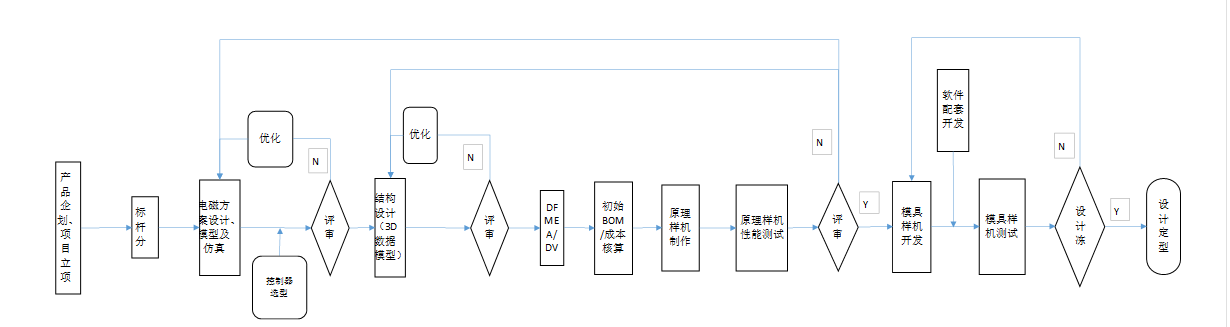

03

产品开发流程


12.9kW变桨电机

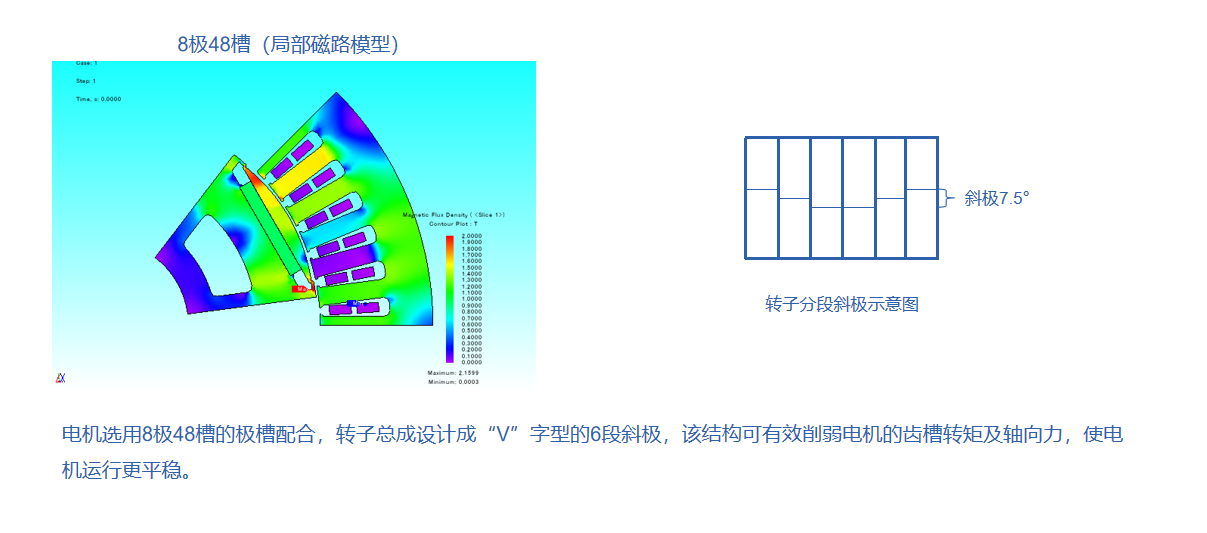

04

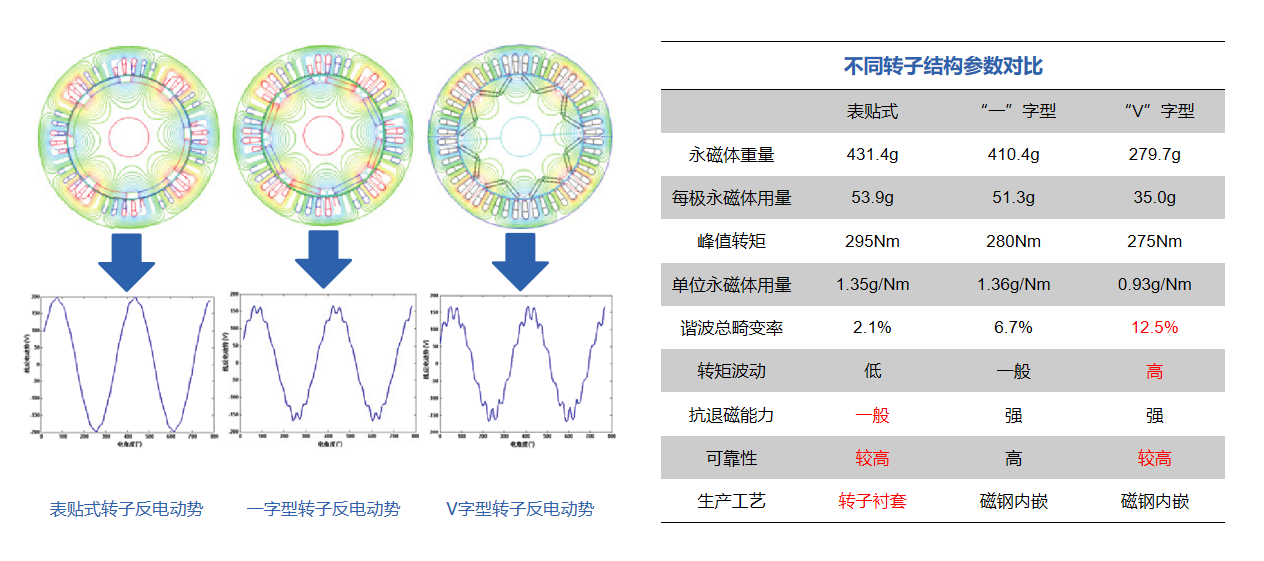

转子磁路对比


12.9kW变桨电机


05

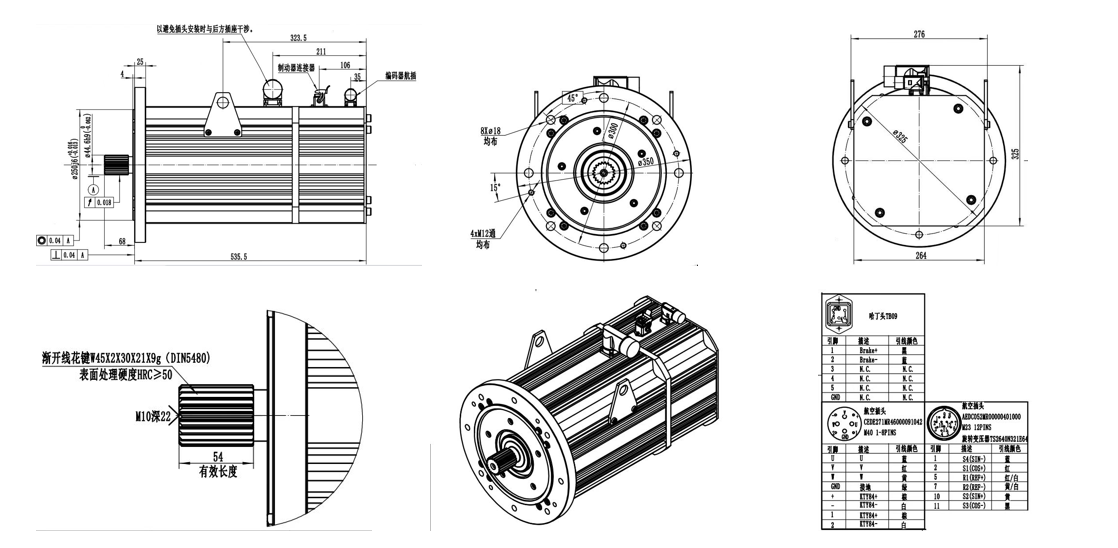

整体方案


12.9kW变桨电机

06

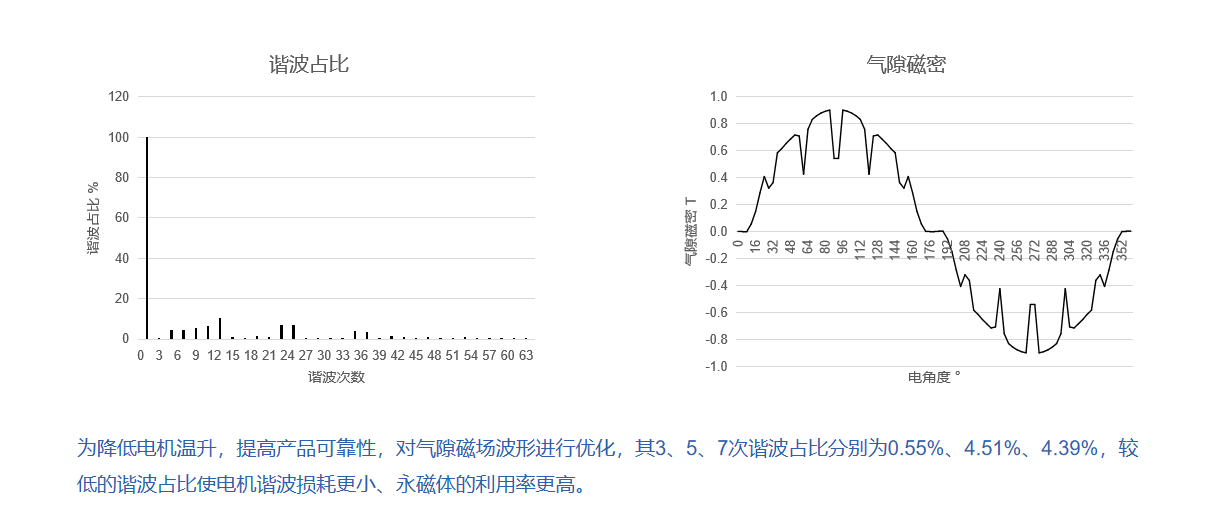

气隙磁场


12.9kW变桨电机

07

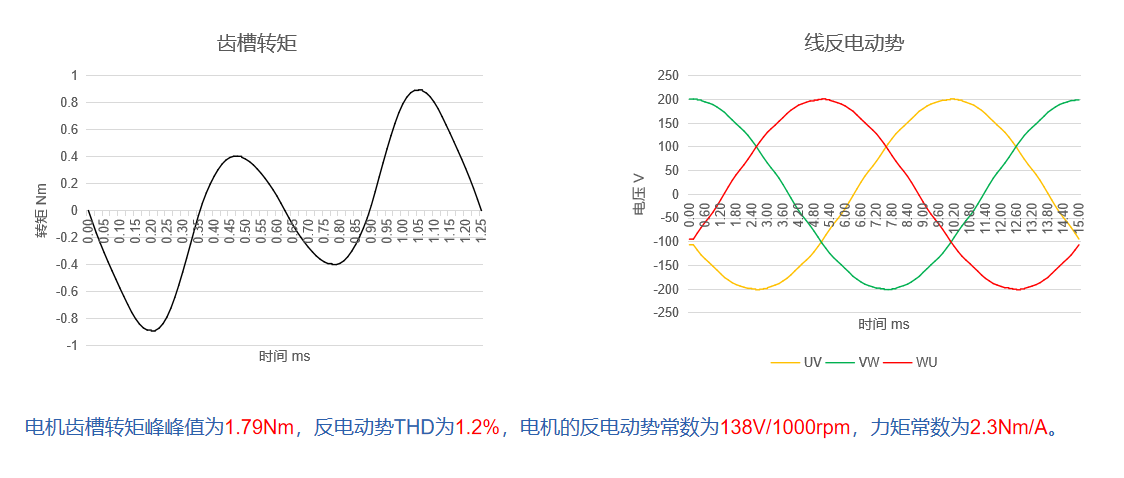

空间性能


12.9kW变桨电机


08

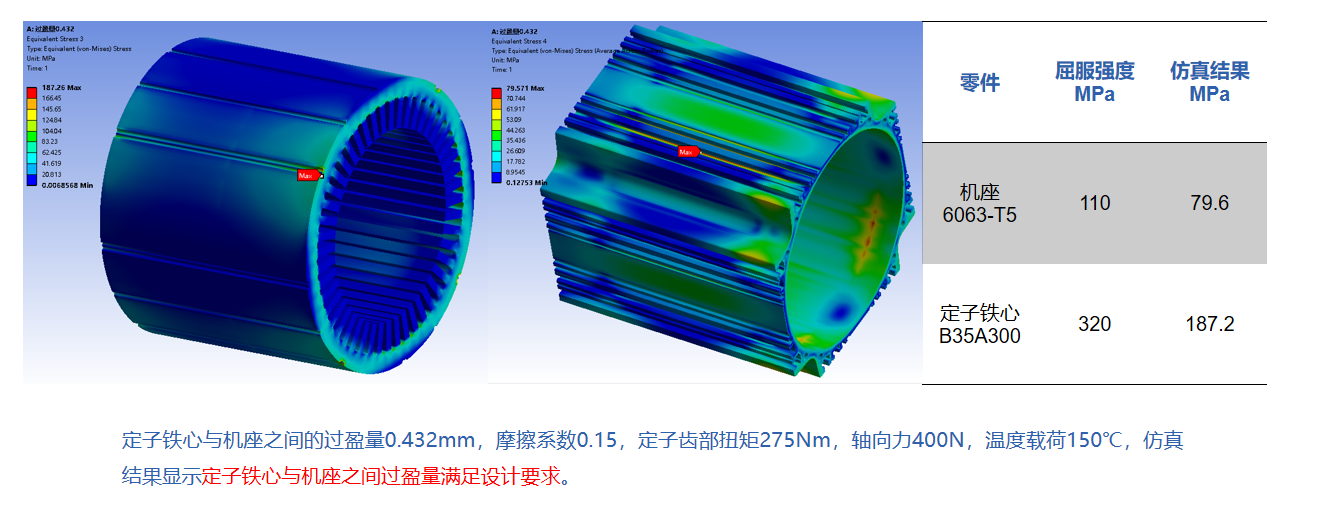

定子机座强度仿真


12.9kW变桨电机

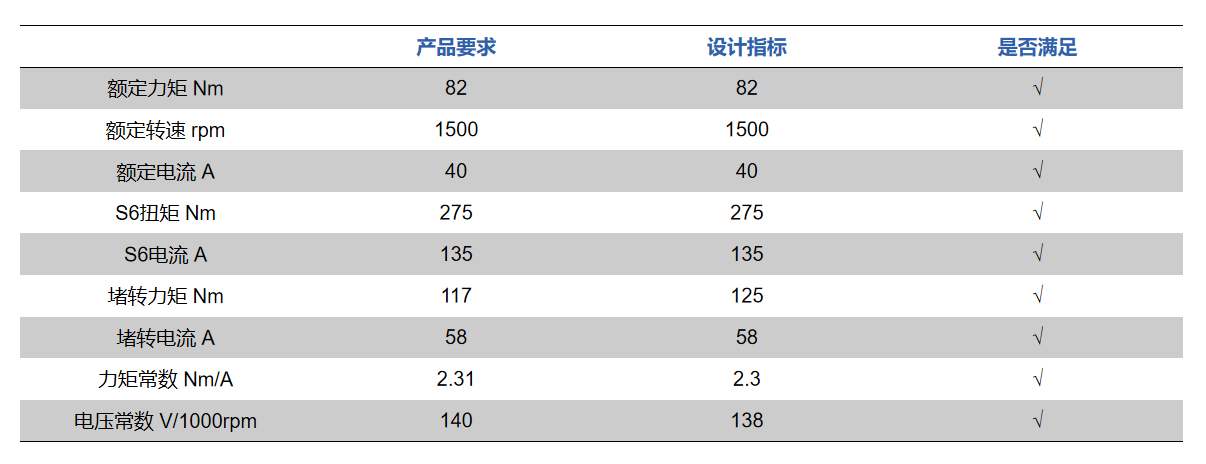

09

设计指标判定

12.9kW变桨电机

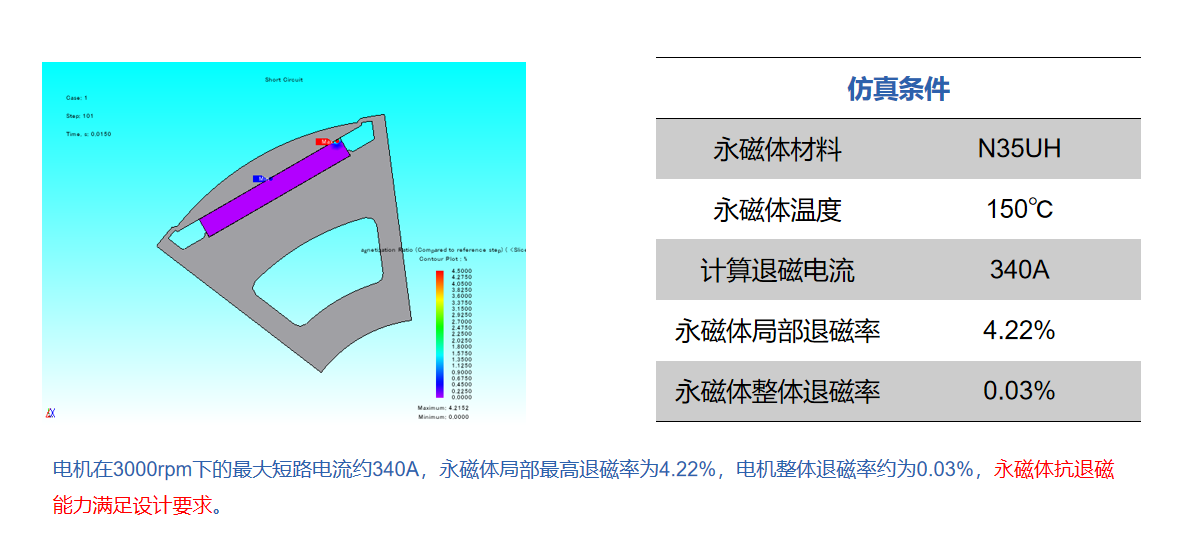

10

永磁体退磁校核


12.9kW变桨电机

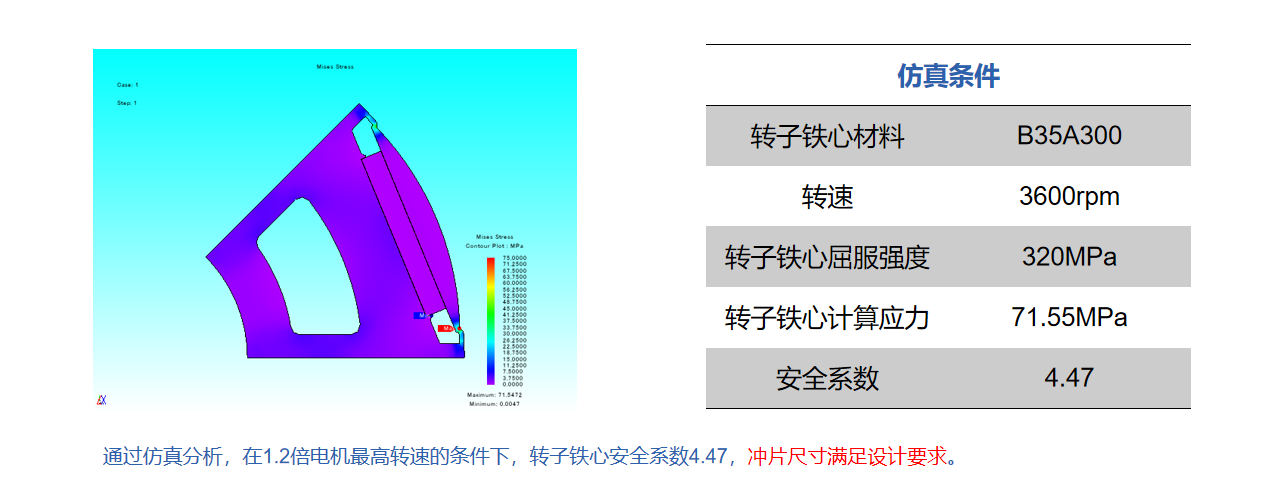

11

转子超速应力校核

12.9kW变桨电机

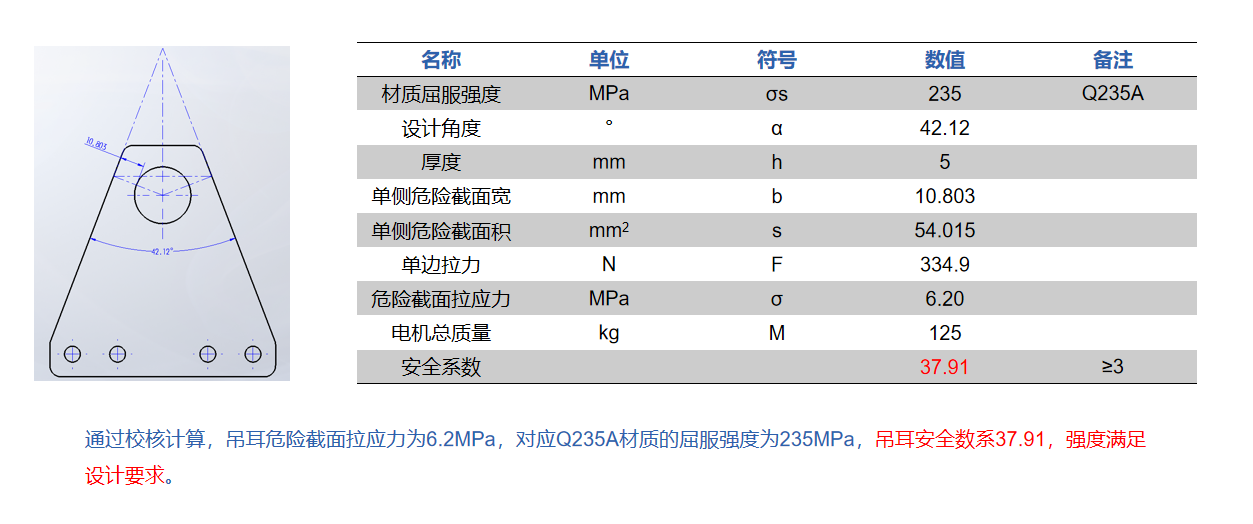

12

吊耳强度校核

12.9kW变桨电机

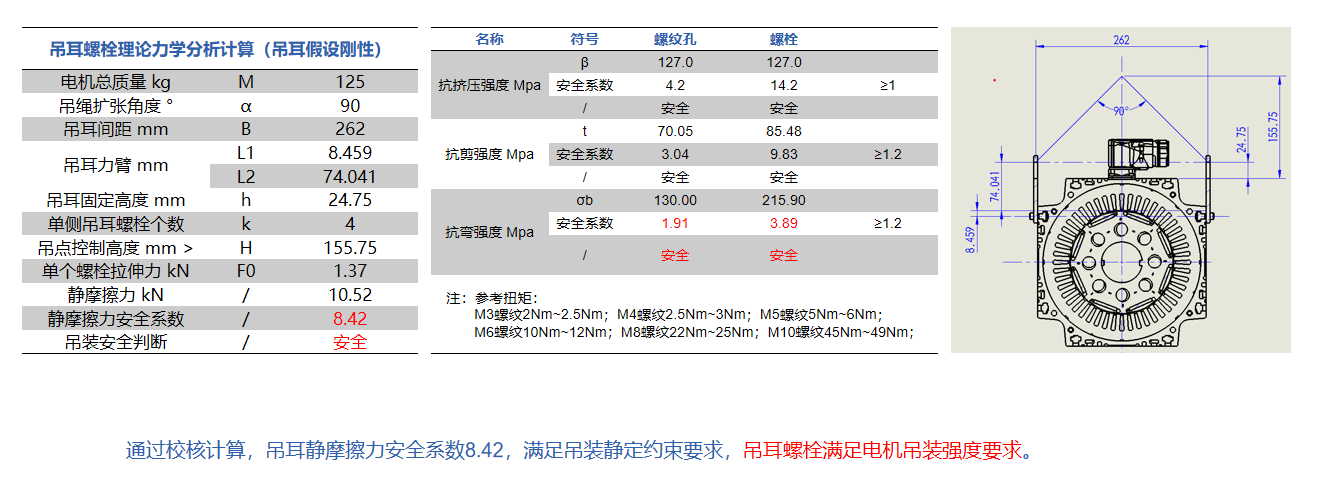

13

吊耳螺栓强度校核

12.9kW变桨电机

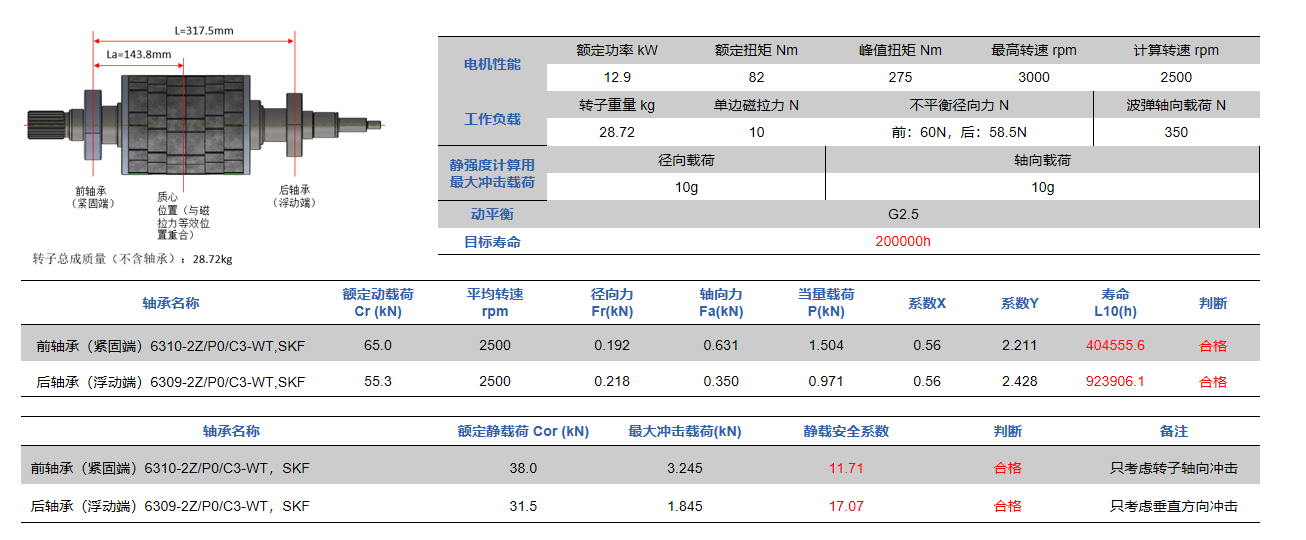

14

轴承寿命校核


12.9kW变桨电机

15

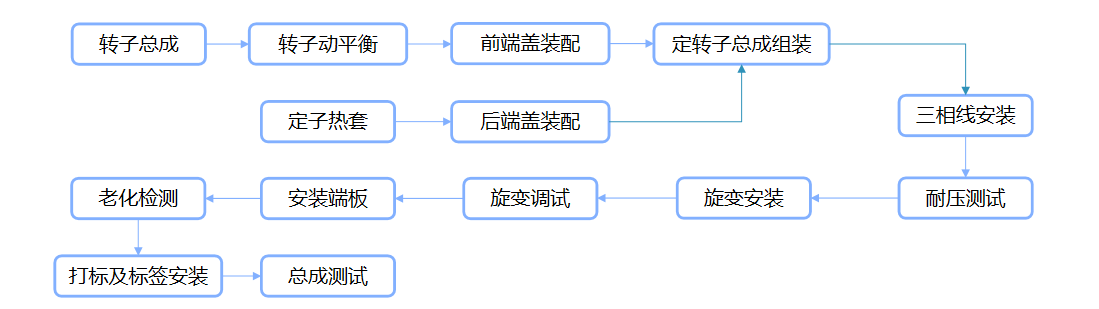

样机试制流程图

12.9kW变桨电机

12.9kW变桨电机

16

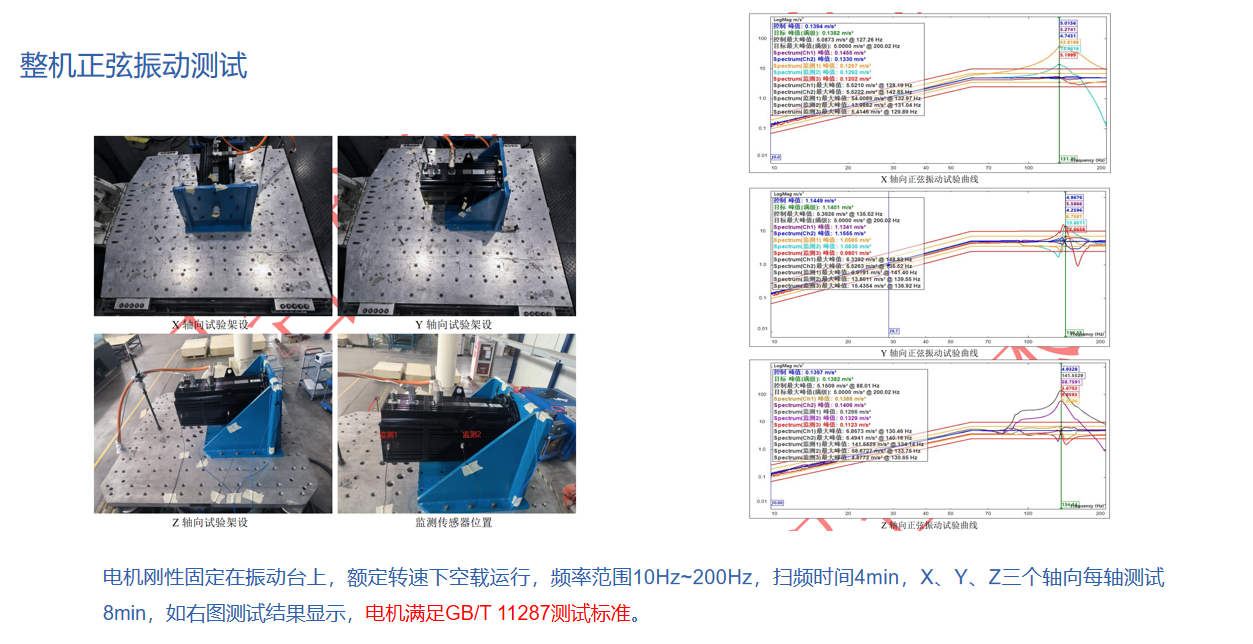

整机正弦振动测试


12.9kW变桨电机




产品参数

型号
12.9kW
系列

测试项

执行标准

判定

外观、铭牌检测

GB/T 30549

合格

耐压、绝缘电阻

GB/T 30549

合格

定子直流电阻

产品规格书

合格

电机旋转方向

产品规格书

调整相序

振动（自振）

GB 10068

合格

常温测试

GB/T 2421.1

合格

高温存储

GB/T 2423.2

合格

低温存储

GB/T 2423.1

合格

高温工作

GB/T 2423.2

合格

低温工作

GB/T 2423.1

合格

正弦振动

GB/T 11287

合格

振动耐久

GB/T 11287

合格

冲击响应、碰撞

GB/T 14537

合格

IP65

GB/T 4942

合格


产品应用

PRODUCT APPLICATION

风电变桨驱动系统
风电变桨驱动系统
风电变桨驱动系统
暂无数据
